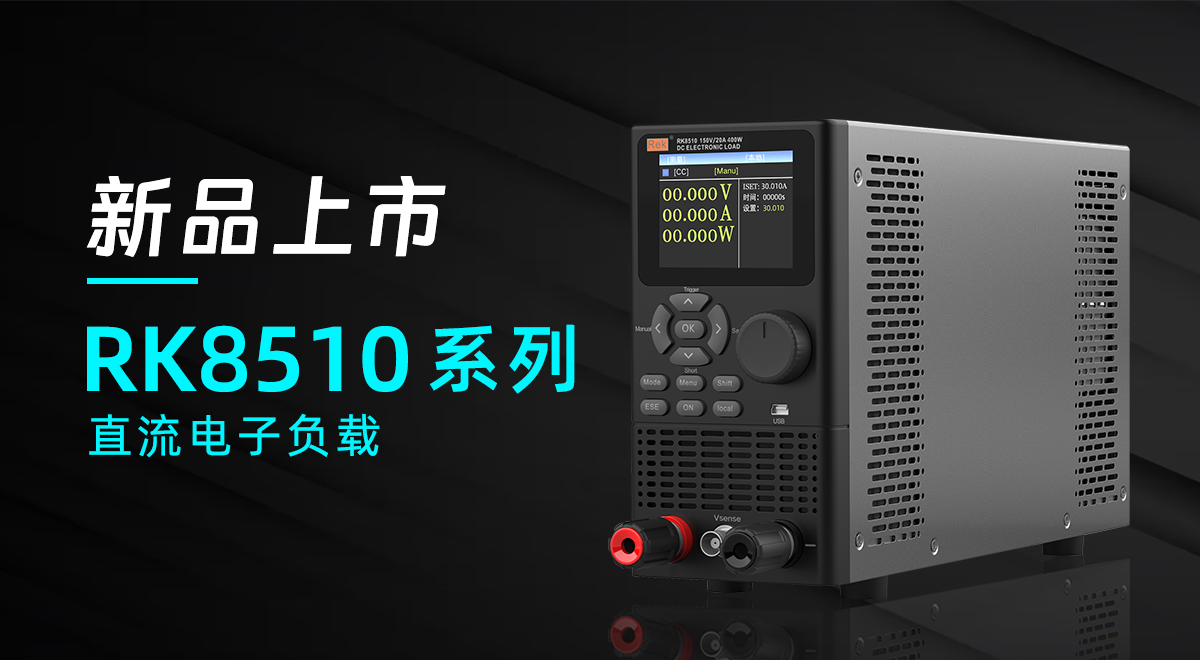

今天為大家帶來的是關于RK8510直流電子負載對電池的定電壓、定電流、和電池容量測試方法。
這是一塊鋰電池，主要應用于充電寶、手機、平板上，電池出場前需要對產品進行安全測試，測試產品是否合格，會對電池進行定電壓、定電流、和電池容量測試。
測試這些項目可以使用美瑞克生產的RK8510。RK8510最大電壓150V、最大電流40A、最大功率可達400W，支持RS232、RS485通訊，MODBUS/SCPI協議。
RK8510/RK8510A系列直流電子負載產品鏈接：http://www.misscarol-hk.com/product/html/?289.html
測試方法：
首先通過測試線把電池正負兩個線接到儀器上（正極接正極，負極接負極，切勿接反導致電池短路），
接線完成打開儀器，點擊Mode按鍵，進入產品的模式選擇界面，RK8510擁有定電流、定電壓、定電阻模式，通過方向按鍵選擇對應模式，首先我們選擇定電流模式點擊OK按鍵進入定電流界面，點擊OK按鍵在設置欄調整電流值，調整好電流后按ON進行測試。按相同方法可以測試定電壓、定功率功能。
測試電池容量，選擇07電池容量，進入參數界面，調整負載模式、負載大小、截止電壓參數（截止參數要小于產品上限）。點擊ON按鍵進入測試界面，再次點擊ON即可測試。
查看更多發布時間：2023-12-07 -
醫用電氣設備安規綜合測試方案
醫用 電氣設備作為 電氣行業上 的特殊產 品，需要進行相關的 電氣安全檢測，一般涉 及 的醫用 電氣設備有影像（X光機、CT掃描、磁共振、B超） ，醫療分析儀、以及激 光治療機 、麻醉機 、呼吸機 、體外循環等相關醫療器械 ，醫療器械產品研發 、生產過程中均需要針對性的做電氣安全檢測以及其它相關的檢測。

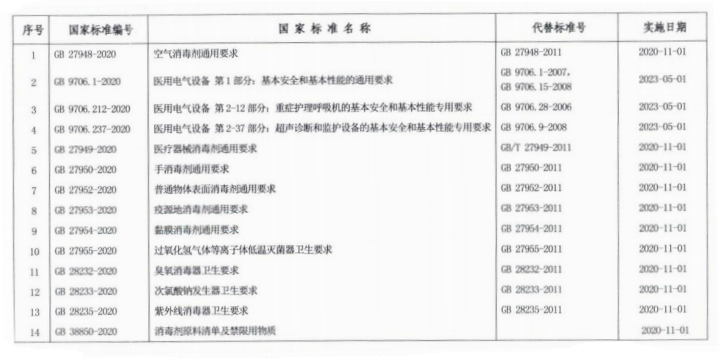

GB9706. 1-2020醫用 電氣設備
GB9706. 1-2007/IEC6060 1- 1- 1988醫療 電氣設備
UL260 1-2002醫療 電氣設備
UL544- 1988牙科醫用設備
醫療器械安規測試方案
一、醫療器械安規測試標準要求
國 際 中 的相關規定GB9706. 1 (IEC6060 1- 1) 《醫 用 電氣設備第1部分：安全通用要求》 和GB4793. 1 (IEC6060 1- 1)《測量、控制和實驗室用 電氣設備 的安全要求 第1部分：通用 要求》
二、標準解讀

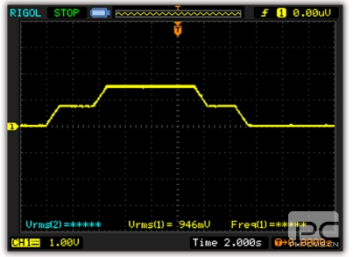

1 、GB9706. 1 (IEC6060 1- 1)《醫用 電氣設備第1部分：安全通用要求》規定：開始施加 不超過一半規定值 的 電壓，然后應10S期 間將 電壓增加到規定值，應保持此值達1MIN ，之后 應在10S期 間將 電壓 降至到規定值一半 以下。具體 電壓波形如下：
2 、GB9706. 1 (IEC6060 1- 1)《醫用 電氣設備第1部分：安全通用要求》規定：試驗時不得發 生 閃絡或擊穿。常規耐壓儀只能檢測被測設備 的“擊穿 ”缺 陷，若被測 電氣設備 內部發生 閃絡 ， “ 閃絡 ”時由于漏電流很小，無明顯聲光現象，給判定造成困難。因此醫用耐壓義增加了示 波器接 口，通過李沙育 圖形觀察 閃絡現象。
正常 輕微拉弧 嚴重拉弧
查看更多發布時間：2023-11-03 -
-
互感器是常見的工業元器件，可以將交流電壓和大電流按比例降到可以用儀表直接測量的數值，便于儀表直接測量，同時為繼電保護和自動裝置提供電源。同時互感器還可用來隔開高電壓系統，以保證人身和設備的安全。如何測試互感器的絕緣電阻值？可以使用美瑞克RK2683AN絕緣電阻測試儀。輸出電壓可設定在0-500V，電阻測試范圍在10KΩ-5TΩ。測試時把Input接口端和Output接口端分別接好測試線，把Input接口接到被測物的輸入線端，被測品輸入線為兩條，把兩條輸入線接在一起后夾在Input接口的測試線上。Output測試線夾在互感器的金屬上。接線完成啟動儀器，點擊左下方（電源開關右邊）測量設置按鍵，進入按鍵設置界面，把電壓調到500V，，測量模式調成單次觸發，點擊DISP按鍵讓儀器到測試界面中，接著點擊TRIG按鈕進入測試，測試啟動后儀器首先進入充電狀態，充電完成后開始測試，測試完成后會自動放電，完成本輪測試。
查看更多發布時間：2023-09-07 -
電池蓋板—介紹
一、電池蓋板的定義：
電池蓋板是一種新型電池技術，其作用是通過一系列化學反應來產生電能。它具有高效、安全、環保等優點，是替代傳統電池的一種新型技術。
二、電池蓋板的工作原理：
電池蓋板的工作原理是通過化學反應來產生電流，使設備工作。其內部元件包括電極、電解質和隔膜等。當電極中的化學物質發生化學反應時，電子從陽極流向陰極，產生電流。
三、電池蓋板的應用領域：
電池蓋板可以廣泛應用于移動設備、新能源車輛、無線通訊、太陽能發電等領域。受益于其高效、環保、低成本的特點，電池蓋板在未來有著廣闊的應用前景。
四、電池蓋板的優點和缺點：
電池蓋板的優點是無污染、高效、長壽命、安全性高、制造成本低等。而其缺點是體積較大、重量較重、充電時間較長。在使用電池蓋板時，需要根據實際需求來選擇合適的電池蓋板。
五、電池蓋板的未來發展趨勢：
隨著電子產品的普及，對電池產品的需求越來越大，電池蓋板的發展前景也越來越廣闊。未來，電池蓋板將會更加輕薄、高效、長壽命、環保等。同時，其也將不斷拓展應用領域，成為各種設備不可或缺的技術。
應用場景案例

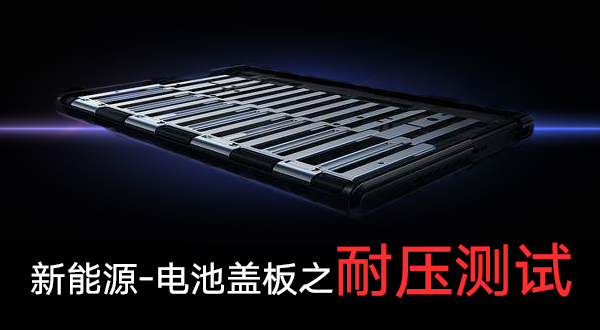

新能源-電池蓋板之耐壓測試：測試極柱與邊緣之間的耐壓程度。
測試參數：AC1500V,30s，漏電流1MA上限。
測試結果：無擊穿和閃絡現象。
安全防護：作業員戴絕緣手套，工作臺鋪設絕緣墊，儀器妥善接地。
作業員姿質：進行崗前培訓，熟練操作儀器，能基本判別及處理儀器故障。

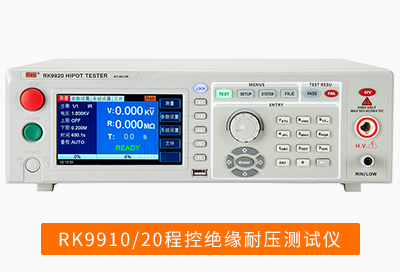

可選儀器：程控RK9910/20系列，程控并行多通道9910-4U/8U。
測試目的使被測品極柱和邊緣金屬形成回路，測試產品的耐壓絕緣特性。測試過程1、將儀器高壓輸出連接到極柱上。儀器接地端（回路）接到邊緣金屬。

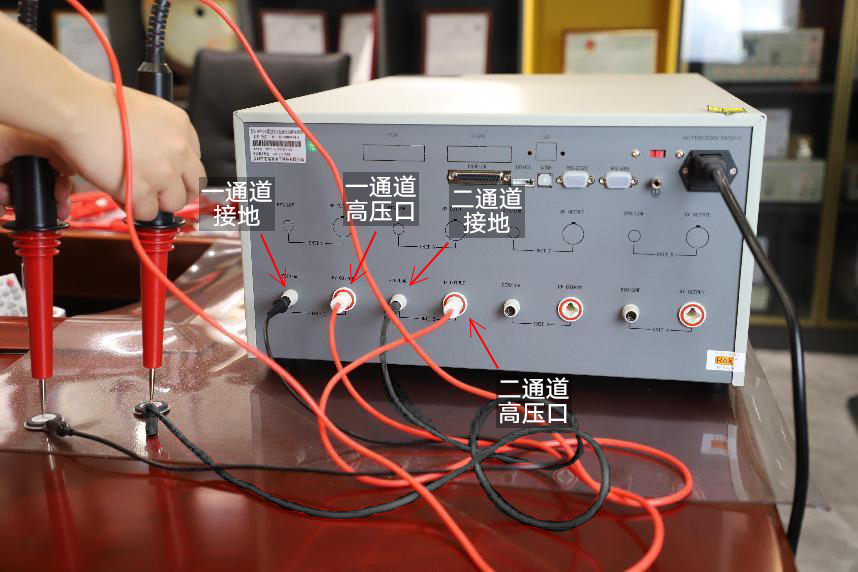

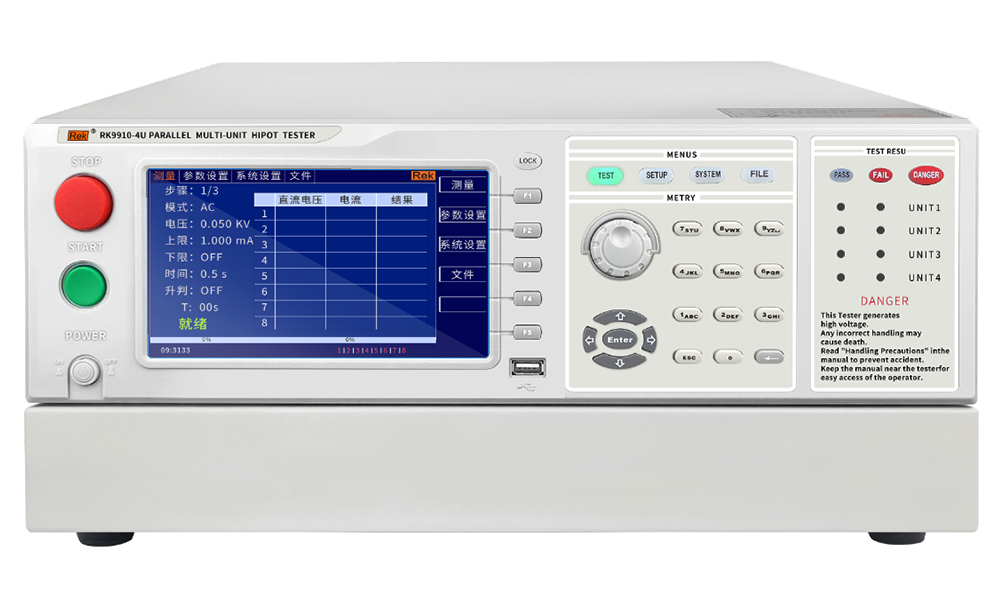

RK9910-4U接線圖

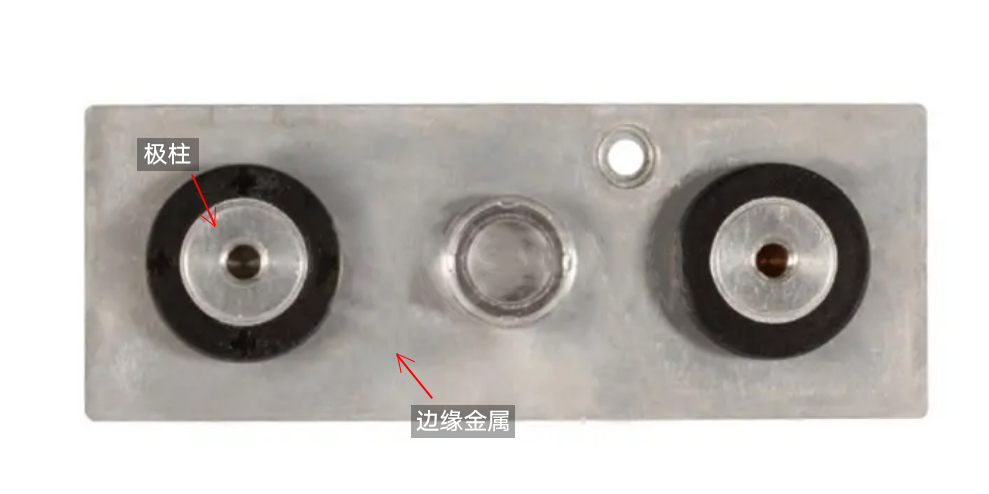

被測物-電池蓋板
2、設置參數，跟據用戶標準設定。
3.測試結果。
注意事項測試完成，關閉儀器電源，方可取產品及測試線，避免故障，造成安全事故。查看更多發布時間：2023-08-21 -

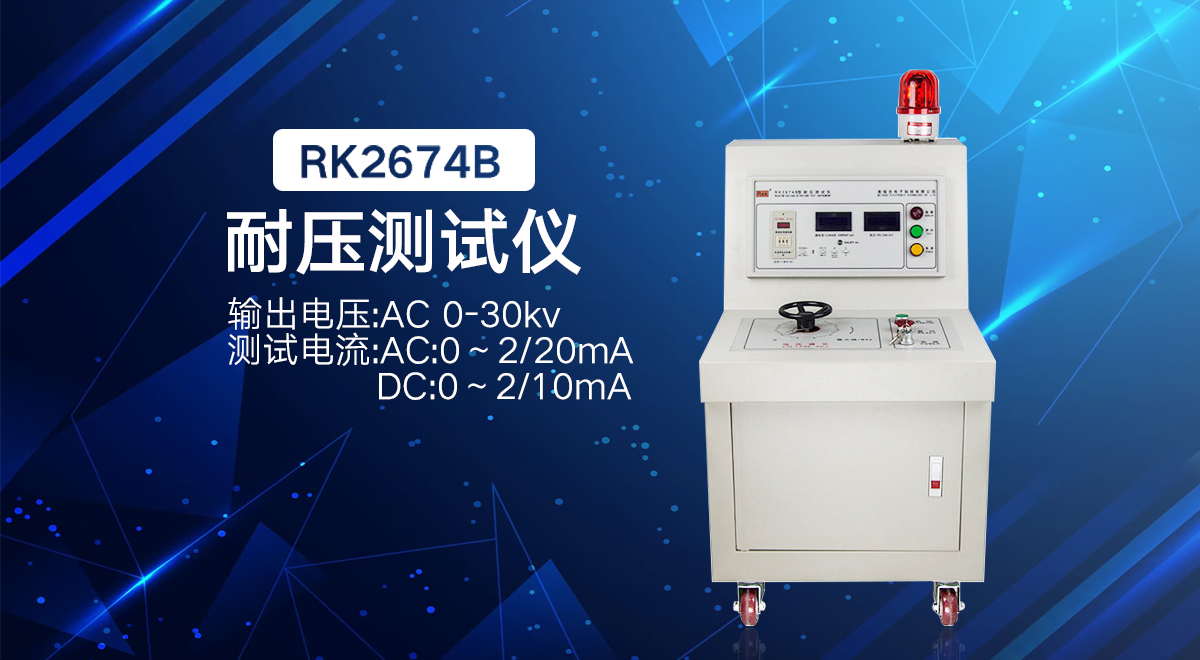

美瑞克RK2674B耐壓測試儀線材耐壓測試
今天為大家帶來的RK2674B是耐壓測試儀的耐壓測試，RK2674系列耐壓測試儀是測量耐壓強度的儀器，可以直觀、準確、快速地測試各種被測對象的擊穿電壓、漏電流等電氣安全性能指標，并可以作為高壓源用來測試元器件和整機性能。
RK2674B耐壓測試儀產品鏈接：http://www.misscarol-hk.com/product/html/?215.html
首先是對被測物處理：拿住線材兩端剝去2厘米左右長度絕緣層，將兩個線芯擰在一起并接到高壓輸出端上。拿個塑料盆子裝盆清水，把線材放入水中（線芯不要沾到水），把儀器回路端放到清水中。接線完成打開儀器開關，慢慢調節電壓，觀察電流上升情況。如線材絕緣性能不好，電流會不斷上升，最終觸發報警產品不合格。

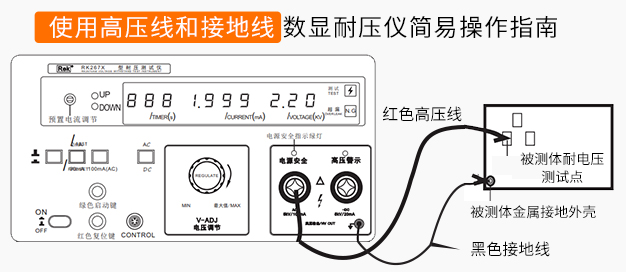

接線圖
查看更多發布時間：2023-08-15 -
家用電器-冰箱之耐壓測試：
測試電源部份與接地之間的耐壓程度。測試條件：AC1500V,60s。測試結果：無擊穿和閃絡現象。安全防護：作業員戴絕緣手套，工作臺鋪設絕緣墊，儀器妥善接地。作業員姿質：進行崗前培訓，熟練操作儀器，能基本判別及處理儀器故障。
可選儀器：RK2670/71/72/74系列，程控RK7100/RK9910/20系列
測試目的
使儀器供電電源可靠接地狀態，測試產品的耐壓特性。
測試過程
1、將儀器高壓輸出連接到冰箱電源輸入端（L.N并在一起）網電部份。儀器接地端（回路）接到冰箱地端。
2、預置報警電流，跟據用戶標準設定。設定時間60s。
3、啟動儀器，調節電壓顯示1.5Kv,讀取電流值。測試過程儀器未出現超漏報警，說明耐壓通過，如出現報警，則判為產品不合格。
注意事項
測試完成，一定要關閉儀器電源，方可取產品及測試線，避免故障，造成安全事故。

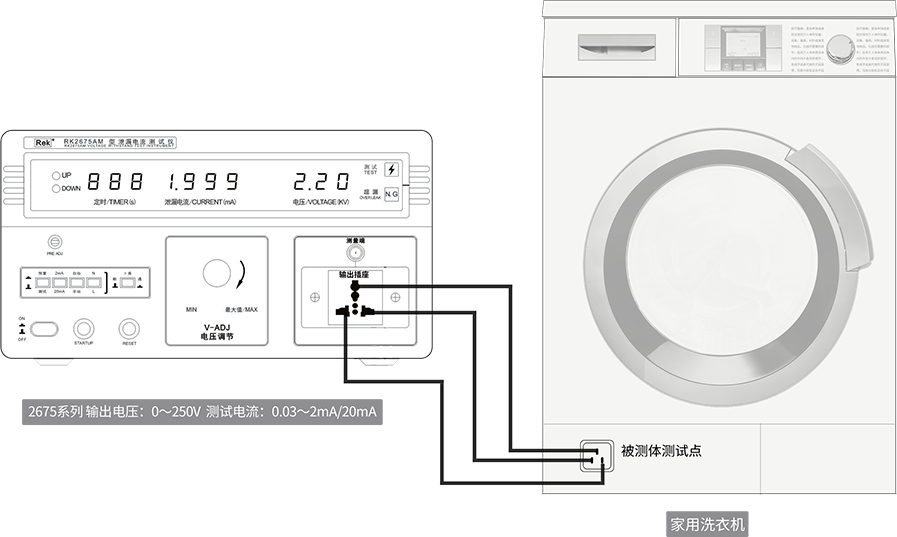

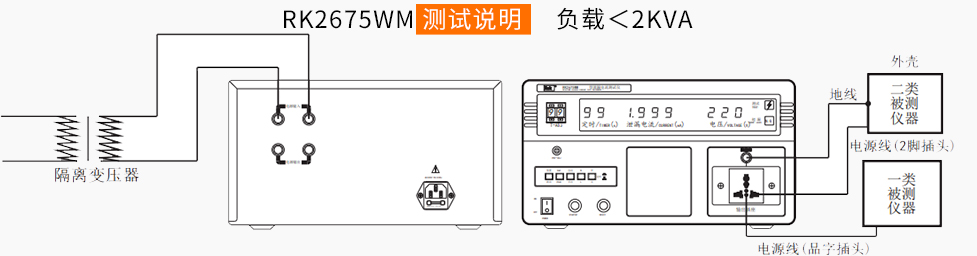

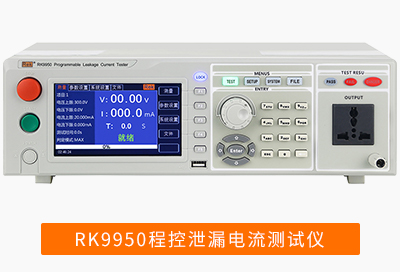

家用電器-洗衣機之泄漏電流測試

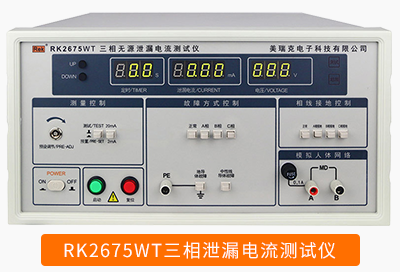

可選型號：RK2675系列，RK9950系列，依據被測產品的功率大小選擇。單相由500VA-5000VA可選，三相為RK2675WT，具備三相單相兩種功能。
測試條件：工作電壓的1.06倍基礎上，測試網電源與保護地之間的泄漏電流值。
測試目的：被測電器在工作下，外殼裸露的金屬部件是否有不安全電流。
測試結果：讀取漏電流值，是否超過安全值，儀器聲光報警
安全注意：測試過程中，儀器及被測品外殼可能帶電，嚴禁用手觸摸， 以防造成電擊，出現安全事故。
測試步驟：1：儀器接通電源，供電電源可靠接地。
2：打開儀器電源開關，儀器顯示窗點亮。按下測試/預置鍵，選擇電流量程2mA/20mA,調節PRE-ADJ電位器，設定好報警電流。然后彈出預置/測試鍵到測試狀態。
3：將被測電器產品與儀器連接好，啟動儀器，測試燈點亮，調節電壓調節旋鈕，使電壓示值到測試所需，讀取泄漏電流值后，復位儀器，將電壓調到最小。

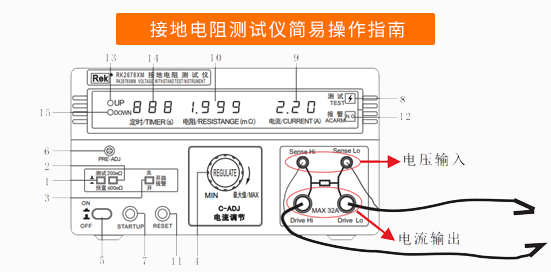

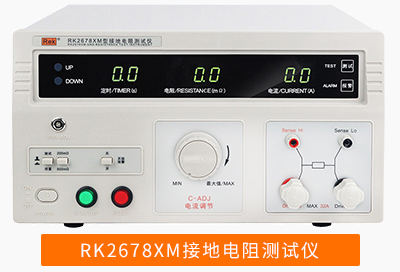

接地電阻測試
測試條件：電流25A,電阻小于100毫歐。測試電源輸入端地端與外殼裸露金屬部件之間的導通電阻。
可選儀器：RK2678XM系列(電流30/32/70安培可選），程控機RK7305系列，RK9930系列（電流30/40/60安培可選），程控系列具備PLC信號輸出，RS232,RS485通訊功能。
測試步驟
1：將儀器供電電源線插好，保證儀器可靠接地。
2：打開電源，預置好報警電阻上限值。
3：將測試線按照顏色，粗細（粗線接大柱，細線接小柱）與儀器面板的接線柱連接好。
4：測試夾分別接到被測設備的大地（電源輸入端地線）和外殼的保護地（裸露的金屬部件），確保測試點導通，否則調不出測試電流。
5：啟動儀器（點擊START啟動），儀器測試燈點亮，調節電流（程控系列需先設定）到測試所需值，讀取電阻值。
6：測試不合格，儀器會有蜂鳴報警(聲光），程控系列測試結果會有PASS,FAIL指示燈及聲光報警。
查看更多發布時間：2022-08-23 -

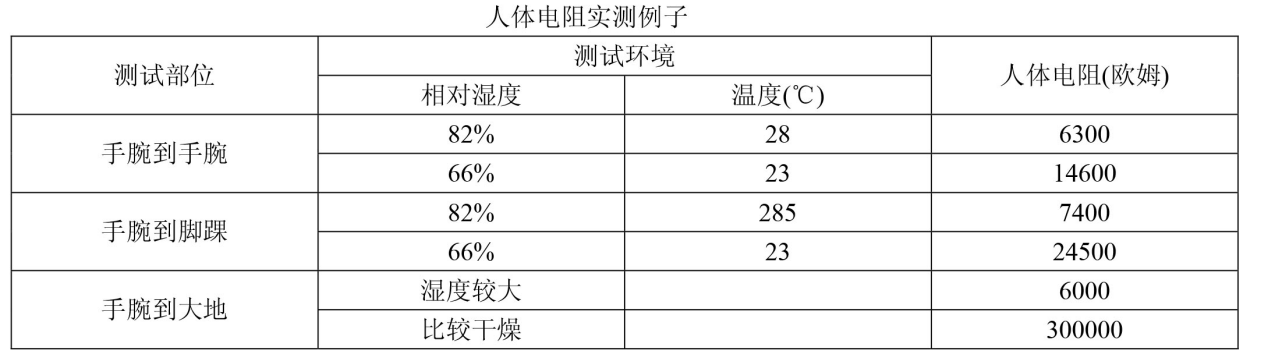

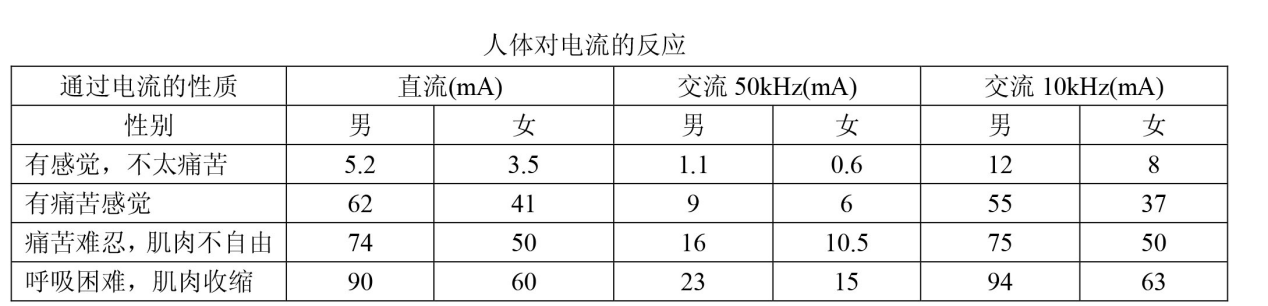

一般人體能感覺到刺激的電流值大約是 1 mA,，當人體通過 5~20mA 時肌肉就產生收縮抽現象，使人不能自離電線多數國家規定允許的觸電電流與時間乘積為 30mA*S人體電阻通常在 1500 歐姆~300000 歐姆，典型值為 1000 歐姆~5000 歐姆，推薦值為 1500 歐姆
由以上人體對電流的反應和人體電阻可得出安全電壓的值 ：我國的安全電壓值一般規定 12~50V
電源 EMI 濾波器的耐壓、泄露電流與安全：
耐壓與安全
1、 濾波器中的 Cx 電容若被擊穿，相當于 AC 電網短路，至少造成設備停止工作；若 Cy 電容被擊穿，
相當于將 AC 電網的電壓加到設備的外殼，直接威脅人身安全，并波及所有以金屬外殼為參考地的
電路或設備安全，往往導致某些電路或設備的燒毀。
2、 國際上的一些耐壓的安全規范如下：
德國 VDE0565.2 高壓測試(AC) P、N 對 E 1.5kV/50Hz 1 分鐘
瑞士 SEV1055 高壓測試(AC) P、N 對 E 2*Un+1.5kV/50Hz 1 分鐘
美國 UL1283 高壓測試(AC) P、N 對 E 1.0kV/60Hz 1 分鐘
德國 VDE0565.2 高壓測試(DC) P 對 N 4.3*Un 1 分鐘
瑞士 SEV1055 高壓測試(DC) P 對 N 4.3*Un 1 分鐘
美國 UL1283 高壓測試(DC) P 對 N 1.414kV 1 分鐘
說明：
(1)P-N 耐壓測試采用直流電壓的原因是 Cx 容量較大，如用交流測試，則耐壓測試儀要求的電流容量
很大，造成體積大，成本高；采用直流便不存在該問題。但要將交流工作電壓轉換成等效的直流工
作電壓，如對于最大交流工作電壓 250V(AC)=250*2*1.414=707V(DC)，所以 UL1283 安全規范為
1414V(DC)=707*2。
(2)國際著名濾波器專業廠說明書中耐壓測試條件：
Corcom 公司(美國) P、N 對 E：2250V(DC) 一分鐘 P 對 N：1450V(DC) 一分鐘
Schaffner 公司(瑞士) P、N 對 E：2000V(DC) 一分鐘 P 對 N：不測
國內濾波器專業廠一般參考德國 VDE 安規或美國 UL 安規
泄露電流與安全
任何典型濾波器電路的共模電容 Cy 都有一端接金屬外殼。從分壓角度看，濾波器金屬外殼都帶有
1/2 額定電壓，因此從安全角度出發，濾波器通過 Cy 到地端的泄漏電流(leakage current)要盡可能小，否
則將危及人身安全。
國際上一些主要工業國家的關于泄漏電流的安全規范如下：
說明：1、泄漏電流直接和電網電壓、電網頻率成正比。對 400Hz 電網濾波器泄漏電流是 50Hz 電網的 8 倍(即
在工頻電網中符合安全規范要求的濾波器可能不一定能在更高頻的電網中符合安規要求)
2、在檢查濾波器泄漏電流時一定要采用符合國際規范的測量電路(如下圖示)。測量時，金屬外殼不能
接地，一定要懸浮。

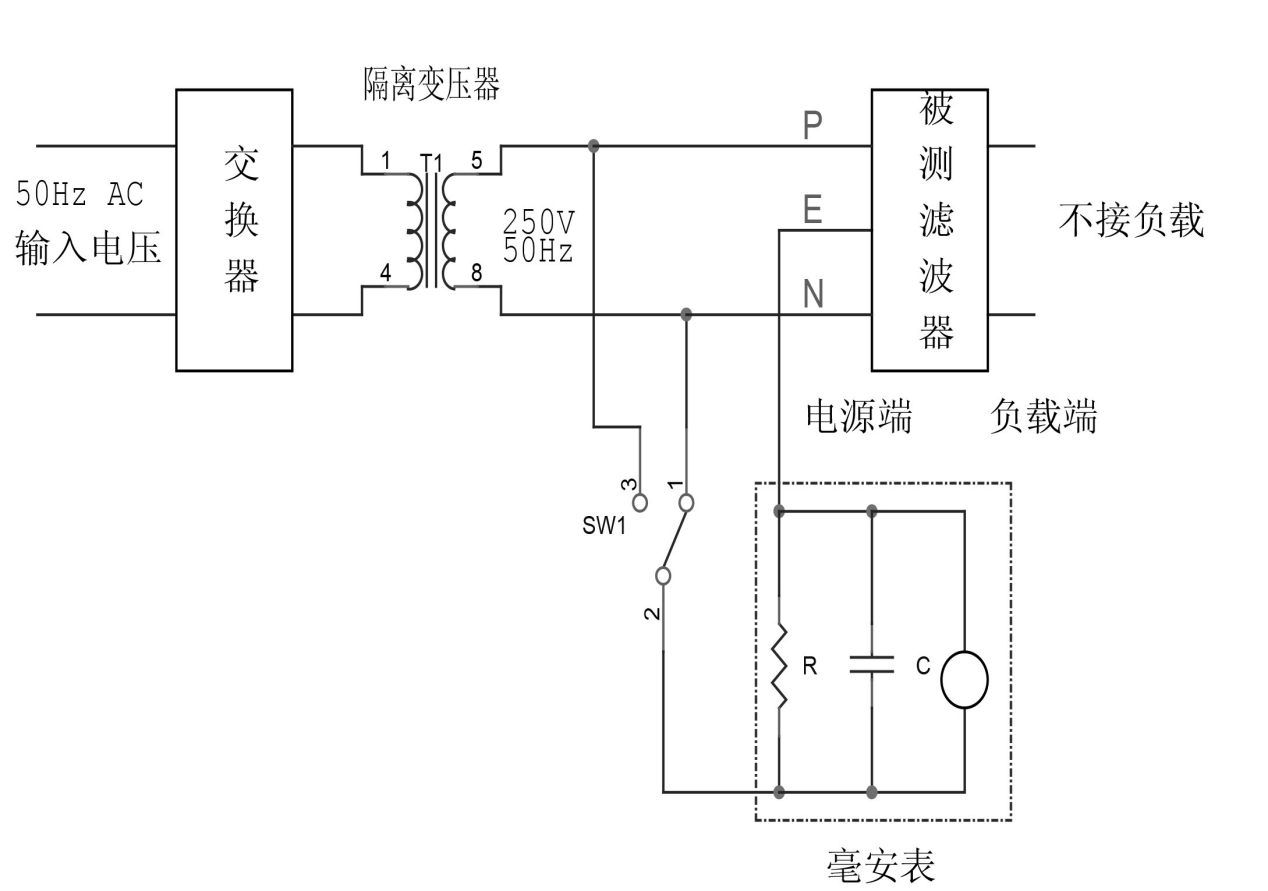

濾波器泄漏電流測試電路原理框圖：
查看更多發布時間：2022-08-24 -
直流(DC)測試的缺點
1、除非被測物上沒有任何電容量存在，否則測試電壓必須由“零”開始，緩慢上升，以避免充電電流過大，電容量越大所需的緩升時間越長，一次所能增加的電壓也越低。 充電電流過大時，一定會引起測試器的誤判，使測試的結果不正確。
2、由于直流耐壓測試會對被測物充電，所以在測試后，一定要先對被測物放電，才能做下一步工作。
3、與交流測試不一樣，直流耐壓測試只能單一極性測試，如果產品要使用于交流電壓下，這個缺點必須被考慮。 這也是大多數安規單位都建議使用交流耐壓測試的原因。
4、在交流耐壓測試時，電壓的波峰值是電表顯示值的1.4倍，這一點是一般電表所不能顯示的，也是直流耐壓測試所無法達到的。 所以多數安規單位都要求，如果使用直流耐壓測試，必須提高測試電壓到相等的數值。
直流耐壓在測試完成后，如果不對被測試體進行放電，那么很容易造成操作者的觸電；我們的耐壓測試儀直流測試全部具有0.2s的快速放電功能，直流耐壓測試完成后測試儀在0.2s內能自動把被測試體上的電泄放完，以保護操作者的安全。
交流耐壓測試的優缺點介紹
耐壓測試時耐壓測試儀施加于被測試體的電壓按如下方法確定：被測試體的工作電壓乘以2加上1000V。比如一個被測試體的工作電壓為220V，則進行耐壓測試時，耐壓測試儀的電壓為220V+1000V=1440V,一般取1500V。
耐壓測試分為交流耐壓測試合和直流耐壓測試；其中交流耐壓測試優缺點如下：
交流耐壓測試的優點：
1、一般而言，交流測試比直流測試更容易被安規單位接受。 主因是大部份的產品都使用交流電，而交流測試可以同時對產品作正負極性的測試，與產品使用的環境完全一致，合乎實際使用狀況。
2、由于交流測試時無法充飽那些雜散電容，但不會有瞬間沖擊電流發生，因此不需讓測試電壓緩慢上升，可以一開始測試就全電壓加上，除非這種產品對沖擊電壓很敏感。
3、由于交流測試無法充滿那些雜散電容，在測試后不必對測試物作放電的動作，這是另外一個優點。
交流耐壓測試的缺點：
1、主要的缺點為，如果被測物的雜散電容量很大或被測物為電容性負載時，這樣所產生的電流，會遠大于實際的漏電電流，因而無法得知實際的漏電電流。
2、另外一個缺點是由于必須供應被測物的雜散電容所需的電流，機器所需輸出的電流會比采用直流測試時的電流大很多。，這樣會增加操作人員的危險性。
電弧偵測和測試電流的有區別嗎
1.關于電弧偵測功能（ARC）的使用。
a.電弧是一種物理現象，具體來講是一種高頻脈沖電壓。
b.產生條件：環境影響 工藝影響 材料影響。
c.電弧越來越被大家關注，也是衡量產品質量重要條件之一。
d.我公司生產的RK99系列程控耐壓測試儀，帶有電弧偵測功能。它通過一個對于10KHz以上頻率響應的高通濾波器將大于10KHz以上的高頻脈沖信號采樣，然后和儀器基準作比對，判斷是否合格。可以設定電流形式，也可以設定等級形式。
e.如何選擇靈敏度級別，應該由用戶自己根據產品特性和要求進行設定。
查看更多發布時間：2022-08-24 -
-

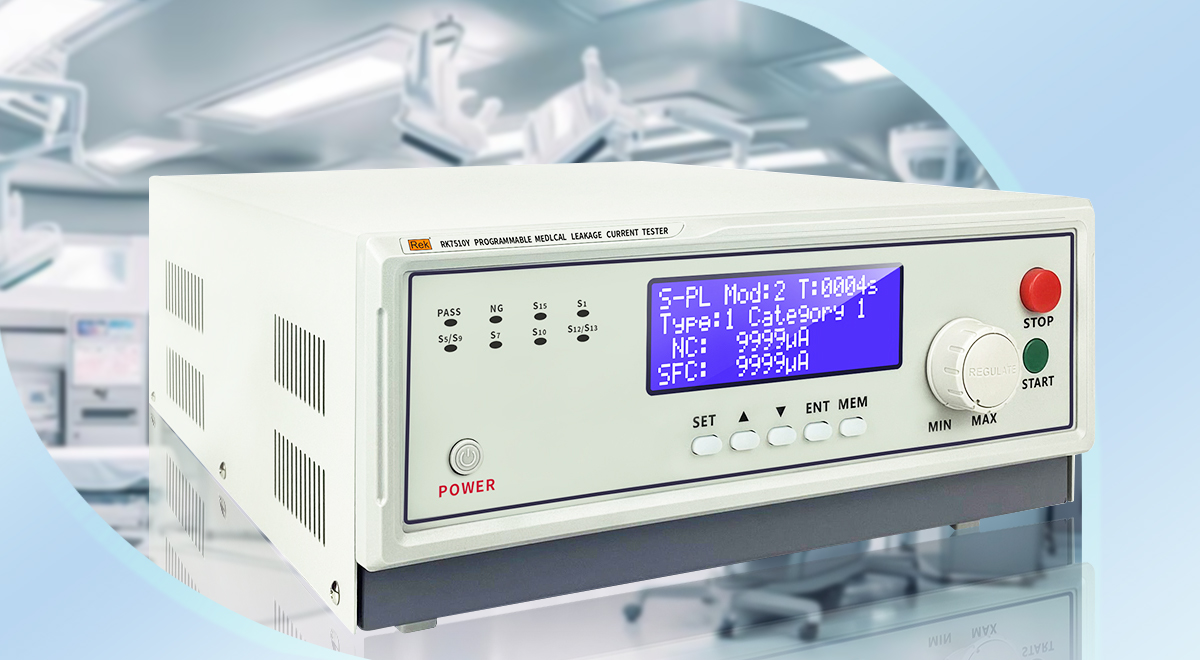

醫用耐壓測試儀是一種用于測量醫用系統、醫用器材等耐壓強度的儀器。它可以直觀，準確，快速，可靠地測試各種被測物體的擊穿電壓，漏電流和其他電氣安全性能指標，并且可以用作輔助高壓源測試組件和機器性能。
醫用耐壓測試儀也稱為電絕緣強度測試儀或介電強度測試儀。也稱為介電擊穿裝置，介電強度測試儀，高壓測試儀，高壓擊穿裝置和壓力測試儀。在電氣設備的帶電部分和非帶電部分（通常是外殼）之間施加規定的AC或DC高壓以檢查電氣絕緣材料的耐壓能力的測試。
在長期工作中，電器不僅必須承受額定工作電壓，而且還必須承受運行期間高于額定工作電壓的短期過電壓（過電壓可能比額定工作電壓高出幾倍）
醫療器械的分類：
第一類是指，通過常規管理足以保證其安全性、有效性的醫療器械。
第二類是指，對其安全性、有效性應當加以控制的醫療器械。
第三類是指，植入人體；用于支持、維持生命；對人體具有潛在危險，對其安全性、有效性必須嚴格控制的醫療器械。
醫療器械的安規測試
醫療器械屬于電氣設備范疇，由于使用范圍的特殊性，醫療器械的安規測試較之于其他電氣設備的安規測試標準有所不同，目前醫用安規標準主要有GB9706.1-2020、IEC60601-1:2012、EN 60601-1, UL60601-1等標準。本系列耐壓儀：有RK2670YM、RK2672YM、RK2672CY、
醫用耐壓測試儀注意事項：
1.將絕緣橡膠墊放在操作員的腳下，并戴上絕緣手套，以防止高壓電擊造成生命危險；
2.耐壓測試儀必須可靠接地。
3.連接被測對象時，必須確保高壓輸出為“ 0”且處于“復位”狀態；
4.在測試過程中，必須將儀器的接地端子可靠地連接到被測物體上，嚴禁斷開電路。
5.請勿將輸出地線與交流電源線短接，以免造成外殼高壓而造成危險；
6.醫用耐壓測試儀盡量避免高壓輸出端子與地線短路，以免發生事故。

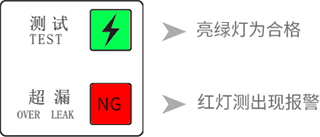

7.一旦測試燈和超級泄漏燈損壞，必須立即更換，以防誤判。
8.故障排除時，必須切斷電源；
9.醫用耐壓測試儀空載調整高壓時，漏電流指示器有一個初始電流，該電流正常，不影響測試精度；
10.避免陽光直射，請勿在高溫，潮濕和多塵的環境中使用或存放儀器。

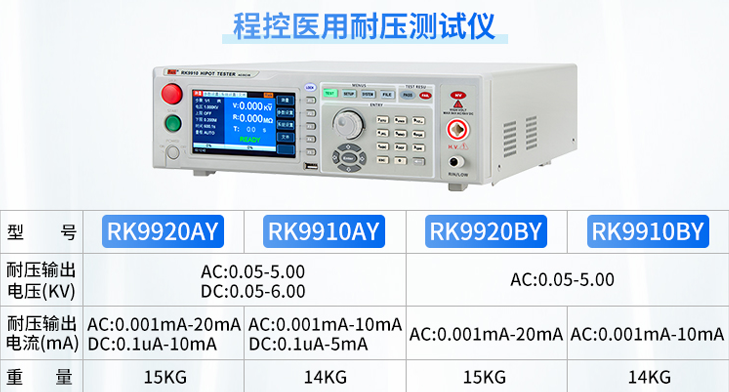

符合本系列的儀器RK9920AY、RK9910AY、RK9920BY、RK9910BY
醫用耐壓測試儀防觸電的安全使用技巧
在長期運行中，醫用耐壓測試儀不僅必須承受額定工作電壓，而且還必須承受運行期間高于額定工作電壓的短期過電壓效應（過電壓值可能高于額定電壓）。在這些電壓的作用下，電絕緣材料的內部結構將發生變化。當過電壓強度達到一定值時，材料的絕緣將被破壞，電器將無法正常工作，操作人員可能會受到電擊，危及人身安全。
醫用耐壓測試儀預防觸電的安全使用技巧：
1.使用前，請務必仔細閱讀手冊，并按照說明進行操作。
2.醫用耐壓測試儀和被測物體必須良好接地，不允許隨意刺穿自來水管。
3.耐壓測試儀產生的高壓足以造成人員傷亡。 為了防止觸電事故，在使用耐壓測試儀之前，請戴上邊緣橡膠手套并放在腳下的絕緣橡膠墊上，然后執行相關操作。
4.醫用耐壓測試儀處于測試狀態時，請勿觸摸測試線，被測物，測試桿和輸出端子。
5.請勿使耐壓測試儀的測試線，電線控制線和交流電源線短路，以防止對整個儀器充電。
6.當測試一個測試對象并更換另一個測試對象時，測試儀應處于``復位''狀態，并且``測試''指示燈熄滅且電壓顯示值為``0''。
7.一旦切斷電源開關（例如再次將其打開），則需要等待幾秒鐘，并且切勿連續打開和關閉電源開關，以免發生錯誤的動作并損壞儀器。
8.當醫用耐壓測試儀處于空載測試時，泄漏電流將顯示一個值。醫用耐壓被測器材說明
醫療器械，是指單獨或者組合使用于人體的儀器、設備、器具、材料或者其他物品，包括所需要的軟件；其用于人體體表及體內的作用不是用藥理學、免疫學或者代謝的手段獲得，但是可能有這些手段參與并起一定的輔助作用；其使用旨在達到下列預期目的：
（1）對疾病的預防、診斷、治療、監護、緩解；
（2）對損傷或者殘疾的診斷、治療、監護、緩解、補償；
（3）對解剖或者生理過程的研究、替代、調節；
（4）妊娠控制。
查看更多發布時間：2022-08-23 -
1. 絕緣電阻測試
家用電器產品絕緣電阻是評價其絕緣質量好壞的重要標志之一。絕緣電阻是指家用電器帶電部分與外露非帶電金屬部分之間的電阻。隨著家用電器工業迅速發展和這類產品的普及率大大提高，
為確保使用者人身安全，對家用電器的絕緣質量要求也越來越嚴格。

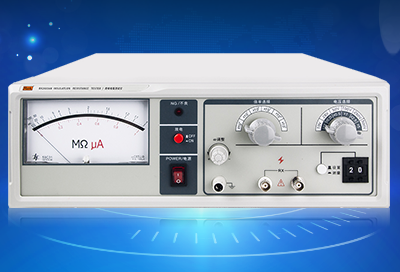

絕緣電阻測量儀操作方法
1、插上電源，接通電源開關，電源指示燈亮；
2、選擇工作電壓，按下所需電壓按鈕；
3、選擇報警值；
4、選擇測試時間（針對數顯系列，指針式無此功能）；
5、校無窮大；（RK2681系列可支持）
6、滿度校準，在測量端接入隨機附的校準電阻，調節滿度校準電位器，使指針指滿度。
7、將被測物接入測量端，讀取絕緣電阻。
絕緣電阻測量儀測試注意事項
1、測量前應充分預熱，以驅除機內潮氣，在南方雨季潮濕天氣，尤應如此。
2、對運行中的電氣設備，測量其絕緣電阻時，應先將設備退出運行狀態，并在設備溫床降到室溫前迅速測量，防止因絕緣表面凝露受潮而影響測量值。
3、電子測量儀器應處于非工作狀態，儀器開關應處于接通狀態下測量其絕緣電阻，測量時與被試部位無關的電路或元件應予以斷開。
4、為避免測量連接線因絕緣不良而影響測量值，應經常檢查準連接線的絕緣，并不使其互相扭絞。
查看更多發布時間：2022-08-23 -
“接地電阻”這個名詞是個定義并不十分明確的詞。在有些標準中（如家用電器的安全標準中），它是指設備內部的接地電阻，而在有些標準中（如接地設計規范中），它是指整個接地裝置的電阻。我們所講的是指設備內部的接地電阻，也就是一般產品安全標準中所說的接地電阻（也有叫做接地阻抗的），它所反映的是設備的各處外露可導電部分與設備的總接地端子之間的電阻。一般標準中規定這個電阻不得大于0.1。接地電阻是指用電器的絕緣一旦失效時，電器外殼等易觸及金屬部件可能帶電，需要有可靠的接地保護電器的使用者的安全，接地電阻是衡量電器接地保護可靠的重要指標。其中接地電阻可用接地電阻測試儀來測量。由于接地電阻很小，正常一般在幾十毫歐姆，因此，必須采用四端測量才能消除接觸電阻，得到準確的測量結果。接地電阻測試儀是由測試電源、測試電路、指示器和報警電路組成。測試電源產生25A（或10A）的交流測試電流，測試電路將被測電器取得的電壓訊號通過放大、轉換，由指示器顯示，若所測接地電阻大于報警值（0.1或0.2），儀器發出聲光報警。程控接地電阻測試儀測試注意事項
程控接地電阻測試儀測定接地電阻時，應使測試夾與易觸及可導電部分表面連接點夾緊。測試時間不易太長，以免燒壞測試電源。
若要精確測量接地電阻，則應將測試夾上的兩根細導線（電壓取樣線）從儀表電壓接線柱上取下，另用兩根導線取代，接在被測物與電流測試夾連接點的內側，以徹底消除接觸電阻對測試的影響。
另外，接地電阻測試儀除用來測量接地電阻外，也可測量各類電氣觸點（觸頭）的接觸電阻。

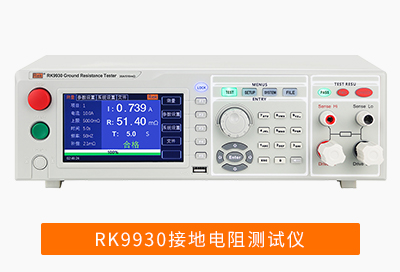

美瑞克儀器的程控接地電阻測試儀RK9930的最大測試電流為30A；RK9930A的最大測試電流為40A；RK9930B的最大輸出電流為60A；對于接地電阻測試，在不同的電流下，其測試電阻的上限按下式計算：
當計算出的電阻R大于測試儀的最大電阻值時取最大電阻值。
程控接地電阻測試儀有何優點？
程控接地電阻測試儀主要由CPU控制正弦波發生器產生標準的正弦波，其波形失真度小于0.5%，此標準的正弦波送入功率放大電路進行功率放大后再由電流輸出變壓器輸出電流，輸出電流經電流互感器采樣，整流、 濾波、A/D轉換后送入CPU進行顯示，電壓采樣、整流、濾波、A/D轉換送入CPU，由CPU計算出測量電阻值。
程控接地電阻測試儀儀與傳統的調壓器式的接地電阻測試儀相比有如下優點：
1、恒流源輸出；設置電流為25A，則在本系列測試儀的測試范圍內，測試過程中，測試儀的輸出電流為25A；其輸出電流并不隨負載的不同而變化。
2、程控接地電阻測試儀輸出電流的大小不受電源電壓的影響。傳統的調壓器式的接地電阻測試儀，如果電源波動，則其輸出電流將隨著波動；程控接地電阻測試儀的這種功能是調壓器式的接地電阻測試儀所不能達到的。
3、RK7305接地電阻測試儀具有軟件校準功能；如果測試儀的輸出電流、顯示電流、測試電阻超過說明書給出的范圍，那么用戶可以根據使用說明書的操作步驟校準測試儀。RK9930系列 可以自動校準，不受環境影響
4、輸出電流頻率可變；RK9930、RK9930A、RK9930B型接地電阻測試儀輸出電流有兩種頻率可供選擇：50Hz/60Hz，可滿足不同測試件的需要。
查看更多發布時間：2022-08-23 -
電氣強度試驗俗稱耐壓試驗，是衡量電器的絕緣在過電壓作用下耐擊穿的能力，這也是一種考核該產品是否保證使用安全的可靠手段。
電氣強度試驗分兩種：一種是直流耐壓試驗，另一種是交流工頻耐壓試驗。家用電器產品一般進行交流工頻耐壓試驗。電氣強度試驗受試部位和試驗電壓值，在各產品標準中都作了具體說明和規定。
測量電氣設備的絕緣電阻，可以達到什么目的？
影響絕緣電阻測量值的因素有：溫度、濕度、測量電壓及作用時間、繞組中殘存電荷和絕緣的表面狀況等。通過測量電氣設備的絕緣電阻，可以達到如下目的：
A.了解絕緣結構的絕緣性能。由優質絕緣材料組成的合理的絕緣結構（或用絕緣系統）應具有良好的絕緣性能和較高的絕緣電阻；
B.了解電器產品絕緣處理質量。電器產品絕緣處理不佳，其絕緣性能將明顯下降；
C.了解絕緣受潮及受污染情況，當電氣設備的絕緣受潮及受污染后，其絕緣電阻通常會明顯下降；
D.檢驗絕緣是否承受耐電壓試驗。若在電氣設備的絕緣電阻低于某一限值時進行耐電壓測試，將會產生較大的試驗電流，造成熱擊穿而損壞電氣設備的絕緣。因此，通常各式各樣試驗標準均規定在耐電壓試驗前，先測量絕緣電阻。

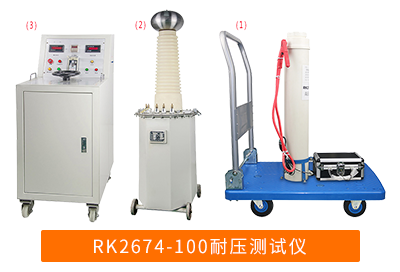

絕緣強度（耐壓）測試儀：

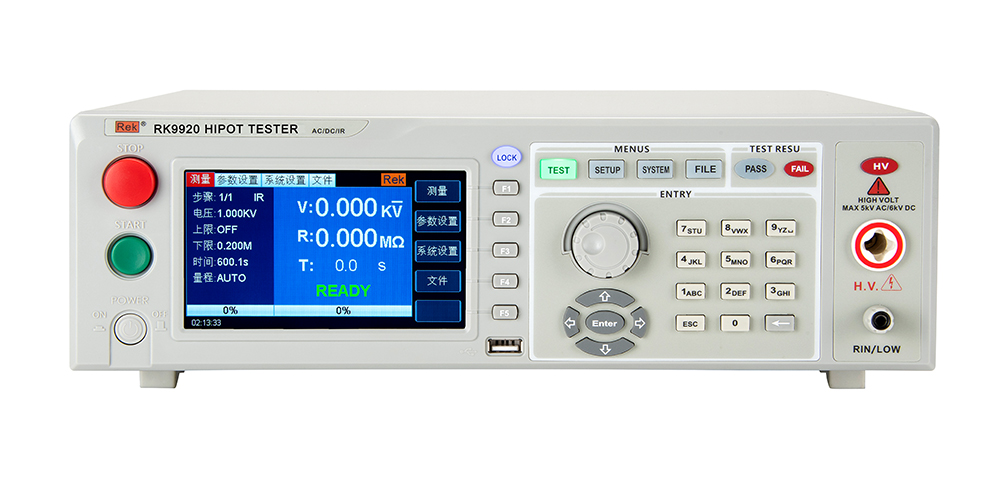

RK267系列，RK9910、RK9920系列耐壓（絕緣強度）測試儀符合GB4706.1，按電流類別分為單交流和交直流兩用兩類，
按輸出電壓范圍分類為0-15kV耐壓測試儀和20kV以上超高壓耐壓測試儀兩類。輸出電壓范圍為0-100kV，輸出電流最大可達500mA，具體參數請參閱產品中心。

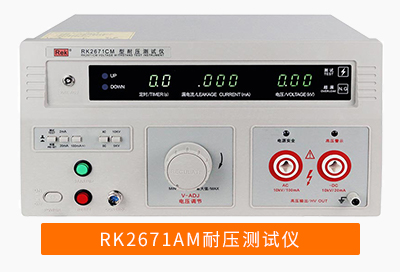

家用電器的耐要求并不高，5kV就能滿足絕大多數家用電器的耐壓測試需求，RK2670AM、RK2671AM/BM/CMRK2671DM是大電流型（交直流10KV,電流100ma），RK2672AM/BM/CM/DM/E/EM、RK2674A/B/C/-50/-100等型號的耐壓測試儀。其中RK267是手動調節，RK71、RK99系列可實現自動化，通訊功能
查看更多發布時間：2022-08-23 -

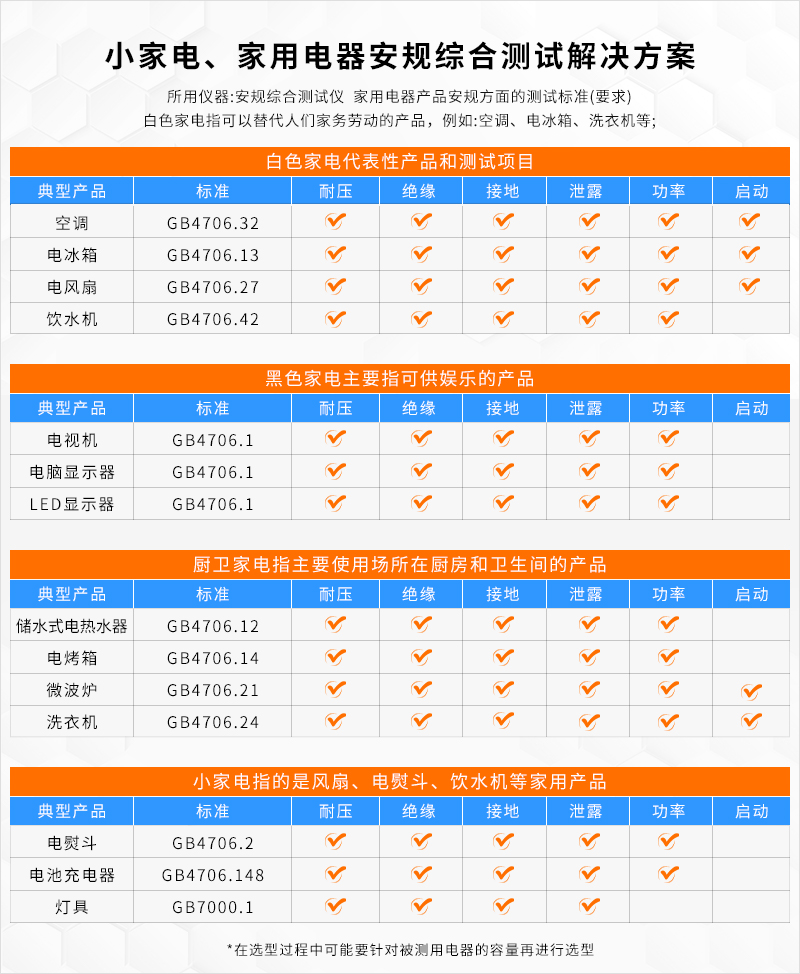

家用電器行業解決方案
家用電器及其分類：
家用電器指的是在家庭及類似場所中使用的各種電器。又稱民用電器、日用電器。
目前，家用電器的分類方法尚未在世界范圍內形成統一。一般按用途大致可劃分為以下九類：
(1)空調器具：如電風扇、空調器、空氣清潔器等。
(2)制冷器具：如電冰箱、冰柜等。
(3)清潔器具：如洗衣機、吸塵器等。
(4)熨燙器具：如電熨斗等。
(5)取暖器具：如電加熱器、電熱毯等。
(6)保健器具：如電動按摩器、負離子發生器、周林頻譜儀等。
(7)整容器具：如電吹風、電動剃須刀等。
(8)照明器具：如各種室內外照明燈具、整流器、啟動器等。
(9)家用電子器具：是指家庭和個人用的電子產品。種類比較多，主要有以下幾類：
①音響產品：如組合音響、收錄音機等
②視頻產品：如黑白電視機、彩色電視機、 錄像機、VCD、DVD等
③計時產品：如電子手表、電子鐘等
④計算產品：如計算器、 家用計算機等
⑤娛樂產品：如電子玩具、電子樂器、電子游戲機等
⑥其它家用電子產品：如家用通訊產品、電子穩壓器、紅外遙控器、電子炊具等。耐壓測試儀:
RK267系列:該系列耐壓測試儀符合GB4706.1.按電流類別分為單交流和交直流兩用兩類，按輸出電壓范圍分類為0-5kV耐壓測試儀和50kV以上超高壓兩類，家用電器的耐壓要求并不高，5kV就能滿足絕大多數家用電器的耐壓測試需求，RK2671系列（最大電壓10000V，電流最大可到100ma）、

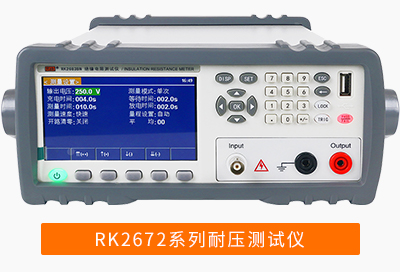

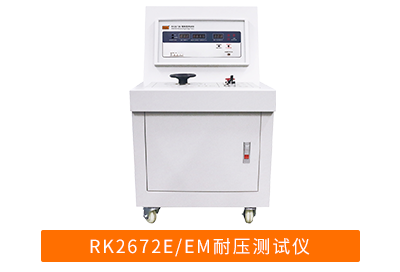

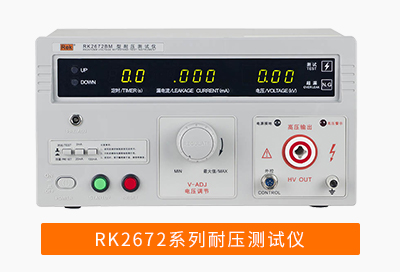

RK2672系列等型號的耐壓測試儀的輸出電壓都為5kV.擊穿電流分別為20mA, 100mA, 20mA.RK2671系列、RK2672系列為交直流兩用，
RK71系列程控，RK9910系列型號程控耐壓測試儀，多通道系列可提升測試效率，可以一次性測多個產品程控系列的耐壓測試儀具有程控自動升壓，降壓，電弧偵測的功能，測試結果還可以導出報表的形式保存，便于測試。產品推薦：

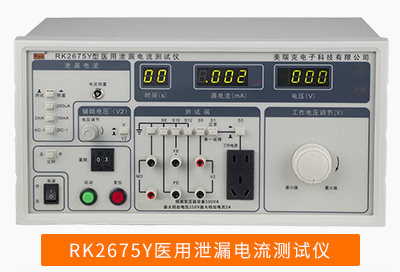

泄漏電流測試儀:
RK2675系列:該系列世需電流測試儀符合GB4706.1.分單相三相，符臺GB4706.1,模擬人體阻抗，單(三相世網電流測試儀的泄屬電流測量范圍為0-20mA. 單相電流測試儀的變壓器功率范圍從250VA起，家用電器的泄品電流測試所需要的變壓器功率不超過5kV.客戶可根據極測物的變壓器選定，

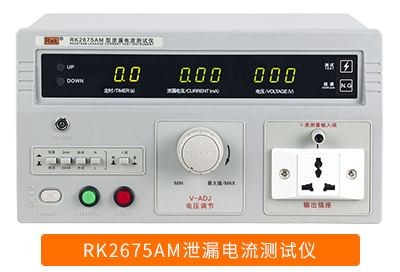

RK2675AM (500VA) . RK2675WM(無源). RK2675B(1000VA).RK2675C(2000VA).RK2675D(3000VA).RK2675E(5000VA)這幾款是目前較為常用的泄漏電流測試儀。
RK9950（無源）是程控型，可用程序控制，通訊接口等產品推薦：
接地電阻測試儀:
RK2678系列:該系列接地電阻到試儀符臺GB4706.1.該系列自動恒流輸出和手動調節，分32A和70A兩款類型
RK7305輸出電流范圍為0-30A,阻抗測量范國為0-600毫歐.測試電壓分別為6V、可以和RK7122連接組合成二合一耐壓接地
RK9300系列程控型接地，具備開路報警，通訊功能，穩定低失真。
產品推薦：
絕緣電阻測試儀:

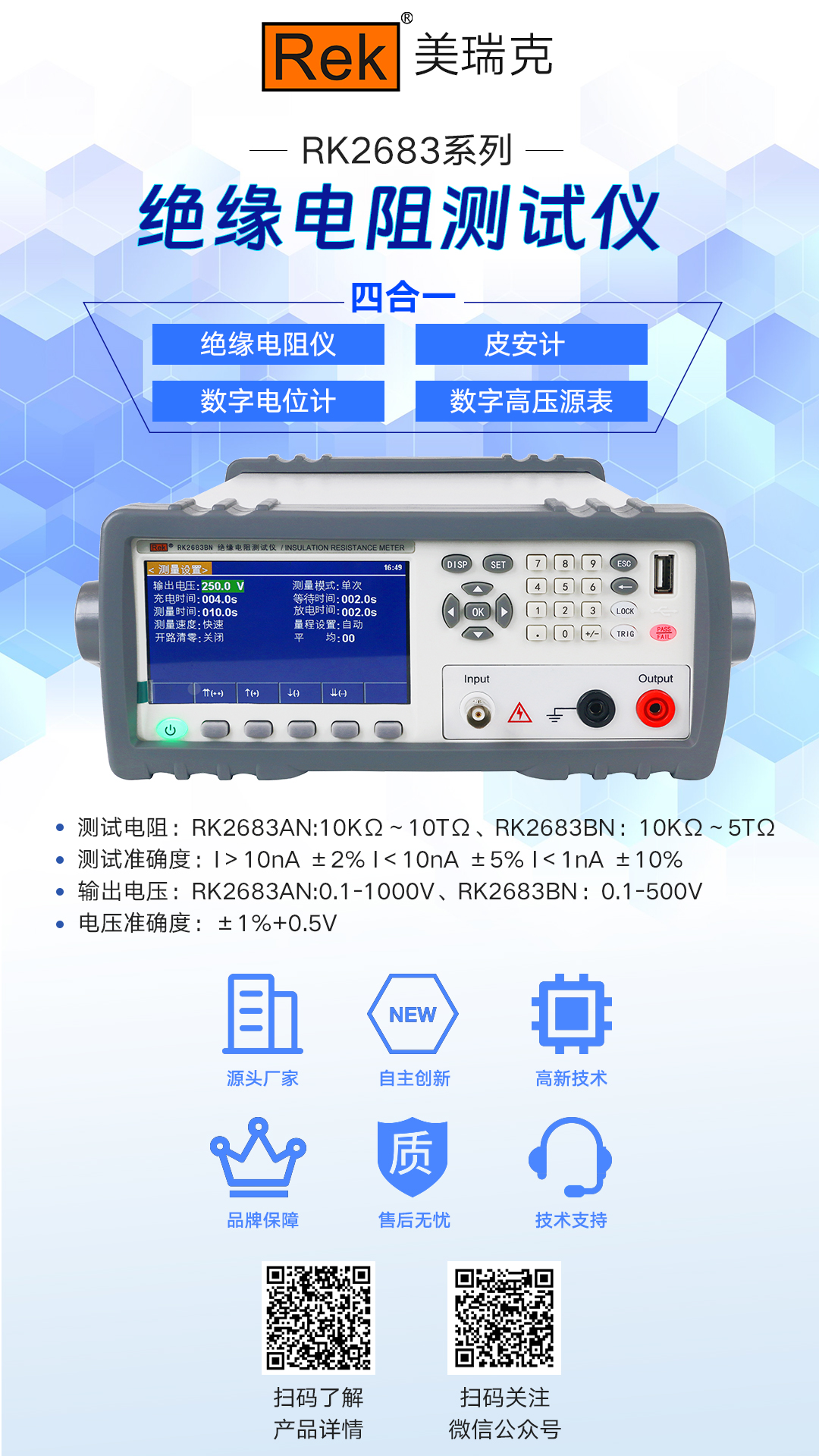

RK2683系列:該系列絕緣電阻測試儀測試電壓（1V-1000V）符臺GB4706.1.其這得電阻測式范圍最大可達到（10K-10T）.RK2683系列可滿足大部分家用電器的絕絡電緣測試要求
產品推薦：
查看更多發布時間：2022-08-22
